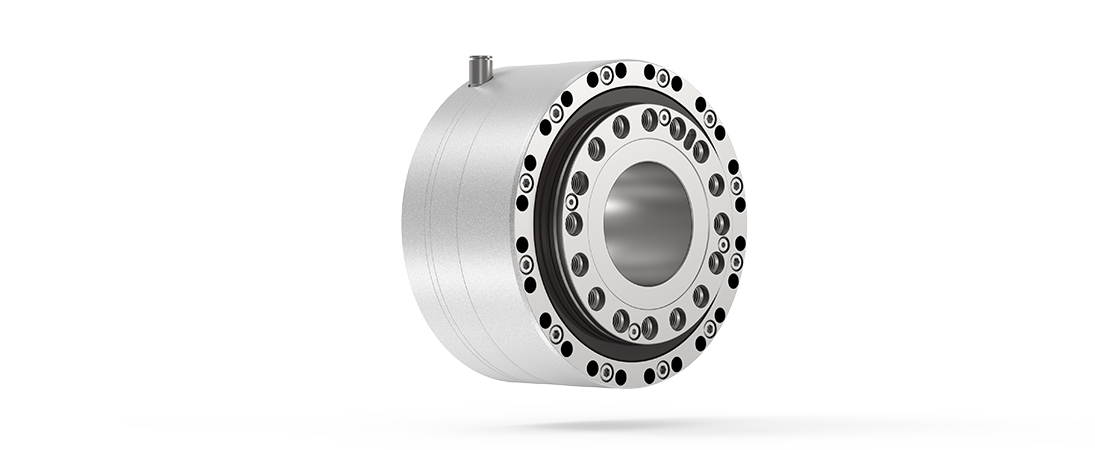

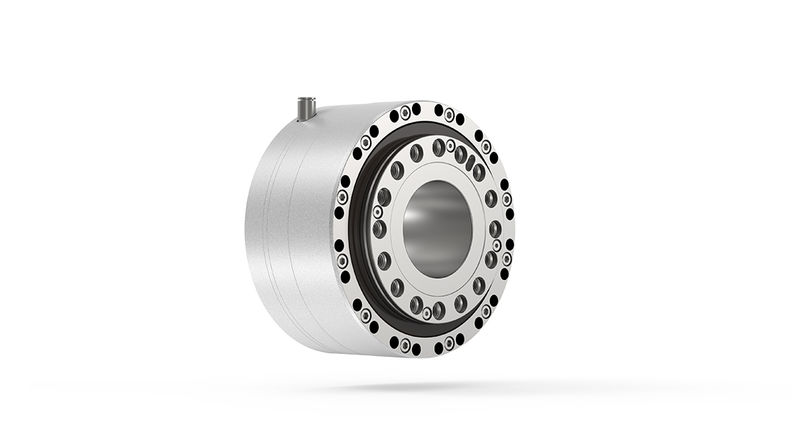

Configureerbare reductiekast zonder speling, met holle as en ingaande interface met flens
Voordelen
- Configureerbare reductiekast
- De hoogste torsiedichtheid
- Extreme torsiestijfheid
- Onderhoudsvrij
- Verbeterde werkelijke uitvoering
- Robuust en precies uitgaand lager
- Werkelijk nul speling
- Eenvoudige integratie in het machinedesign
Voordelen
- Verbeterde productiviteit
- Stabielere processen
- Behaal beter presterende machine-ontwerpen
- Betere competitiviteit
- Verminderde inbedrijfstellingstijd en kosten
| | | Galaxie® robustness line | | Galaxie® accuracy line |
|---|
| Grootte | Eenheid | 110 | 135 | 175 | 120 | 190 | 300 |
|---|
| Variant | | GS | GS | GS | GS | GS | GS |
| Buitendiameter1 | D [mm] | 160 | 191 | 241 | 122 | 193 | 304 |
| Diameter holle as | d [mm] | 33 | 45 | 57 | 44 | 72 | 117 |
| Lengte2 | l [mm] | 145 | 161 | 213 | 83,6 | 128,5 | 183 |
Max. versnellingskoppel3 | T2B [Nm] | 1086 | 1800 | 4050 | 350 | 1500 | 6000 |
| Max. uitgaande snelheid3 | n2max [rpm] | 95 | 80 | 61 | 125 | 80 | 50 |
| Nominaal uitgaand koppel3 @ n2N | T2N [Nm] | 450 | 750 | 1685 | 190 | 750 | 3000 |
| Nominaal uitgaande snelheid3 @ T2N | n2N [rpm] | 23 | 20 | 15 | 60 | 40 | 25 |
| Noodstopkoppel3 | T2Not [Nm] | 3000 | 5400 | 12000 | 700 | 3000 | 12000 |
| Torsiestijfheid3 | Ct21 [Nm/arcmin] | 370 | 650 | 1400 | 155 | 625 | 2500 |
| Max. radiale belasting ingang | F1Q(SF1) [N] | 2150 | 4500 | 5850 | 600 | 1980 | 4100 |
| Overbrengingsverhouding4 | i | -24 | 31 |
1 Zonder connectoren/varieert afhankelijk van inbouwpositie
2 Zonder koelingsconnectoren
3 Waarden zijn onder voorbehoud
4 Met negatieve wieloverbrengingsverhouding draait de uitgang in omgekeerde richting van de ingang; met positieve wieloverbrengingsverhouding draait de uitgang in dezelfde richting als de ingang
Galaxie® robustness line: Technische gegevens geldig zonder waterkoeling
Galaxie® accuracy line: Technische gegevens geldig met waterkoeling
Technische gegevens niet bindend
Opmerking
Aandrijving mogelijk bij riemingang met parallelle motormontage of montage van directe aandrijfmotor. Klantspecifieke varianten ook beschikbaar op aanvraag voor groottes 085 en 215.
Gebruikelijke toepassingen
A-/B-/C-as voor precieze positionering in CNC-toepassingen zoals frees- en draaibanken of indexeertafels.
