Galaxie® D

  • Galaxie® D – Galaxie® met axiaal geïntegreerde synchrone servomotor en holle as

  • Galaxie® reductiekast – volledig nieuw ontworpen type overbrenging

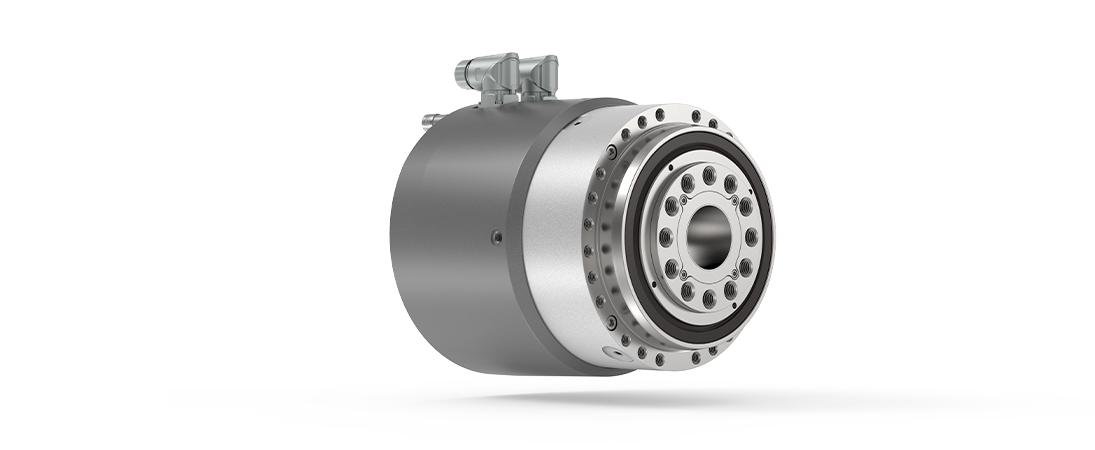

De Galaxie® D is een compacte aandrijving met holle as en is uitgerust met een axiaal geïntegreerde, permanent bekrachtigde synchroonmotor met standaard sensorsystemen.
De radicaal nieuwe aandrijvingssoort Galaxie® is genomineerd voor de Prijs van de Duitse bondspresident voor techniek en innovatie.

Lees hier meer

  • Versies en hun toepassing
  • Technische gegevens
  • Verkrijgbare opties

Voordelen

  • Hoogste koppeldichtheid
  • hoogste torsiestijfheid
  • holle as voor het doorvoeren van media
  • onderhoudsvrij
  • verbeterde synchrone loop
  • robuust en precies uitgaand lager
  • absolute afwezigheid van speling

Winst

  • Beheersing van de aandrijfregeling
  • verlaging van de ingebruiknamekosten
  • verhoging van de productiviteit
  • garantie van processtabiliteit
  • creëren van nieuwe krachtige machinegeneraties
  • zekerstelling van concurrentievermogen
  • 4 formaten op aanvraag beschikbaar: D085, D110, D135, D175
  • overbrenging actuator i = -24
  • holle as: 26-57 mm
  • uitgangstoerental tot 125 U/min
  • max. vesnellingskoppel tot 4050 Nm
  • ominaal koppel tot 1685 Nm
  • torsiestijfheid tot 1400 Nm/arcmin
  • Geïntegreerde waterkoeling
  • verscheidene sensorsystemen voor aansluiting van standaard industriële regelaars
  • temperatuursensoren PT1000 en PTC
  • busspanning 560 V DC bij standaard
  • sensortechnologie op aanvraag

Galaxie® D

  • Vasthoudrem met permanente magneet

Galaxie® D

Holle as

Feedbacksystemen

  • Endat 2.1/2.2, singleturn, multiturn
  • Hiperface, singleturn, multiturn
  • DriveCliQ, singleturn
  • Overige op aanvraag

Compatibele servosystemen

  • Siemens, Rockwell, B&R, Bosch, Schneider, Heidenhain
  • Overige op aanvraag

Overige opties

  • DC Bus 560 VDC
  • overbrengingsverhouding 24:1
  • IP 65
  • UL-gecertificeerd (technische vrijstelling verplicht)

Elektrische en waterkoelingsaansluiting

  • rechthoekig
  • recht

Temperatuursensor

  • KTY/PT100
  • PTC

Optionele vasthoudrem

Feedbacksystemen

  • Endat 2.1/2.2, singleturn, multiturn
  • Hiperface, singleturn, multiturn
  • DriveCliQ, singleturn
  • Overige op aanvraag

Compatibele servosystemen

  • Siemens, Rockwell, B&R, Bosch, Schneider, Heidenhain
  • Overige op aanvraag

Overige opties

  • DC Bus 560 VDC
  • overbrengingsverhouding 24:1
  • IP 65
  • UL-gecertificeerd (technische vrijstelling verplicht)

Elektrische en waterkoelingsaansluiting

  • rechthoekig
  • recht

Temperatuursensor

  • KTY/PT100
  • PTC
