NP / NPL / NPS / NPT / NPR planetaire reductiekast

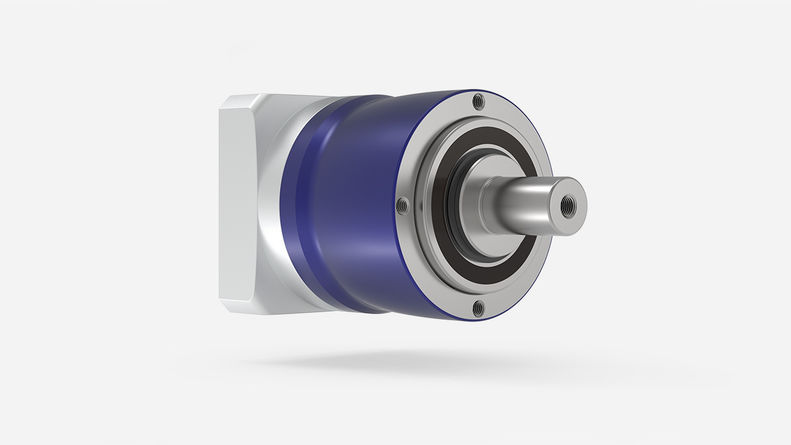

  • NP – Planetaire reductiekast met LP+-uitgaande geometrie

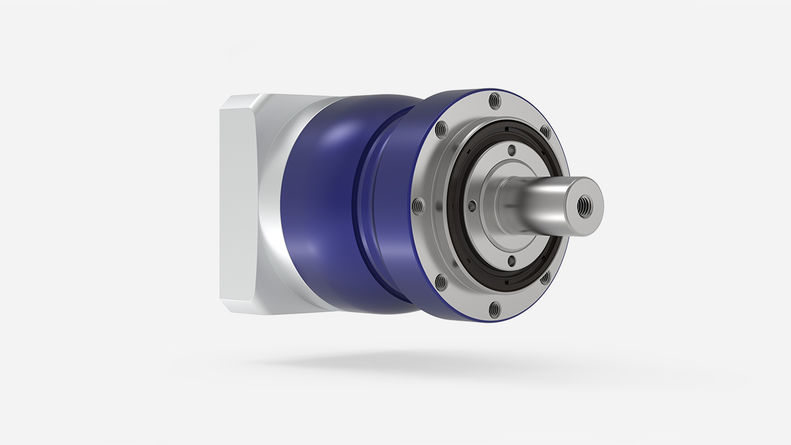

  • NPL – Planetaire reductiekast met geoptimaliseerde LP+-uitgaande geometrie

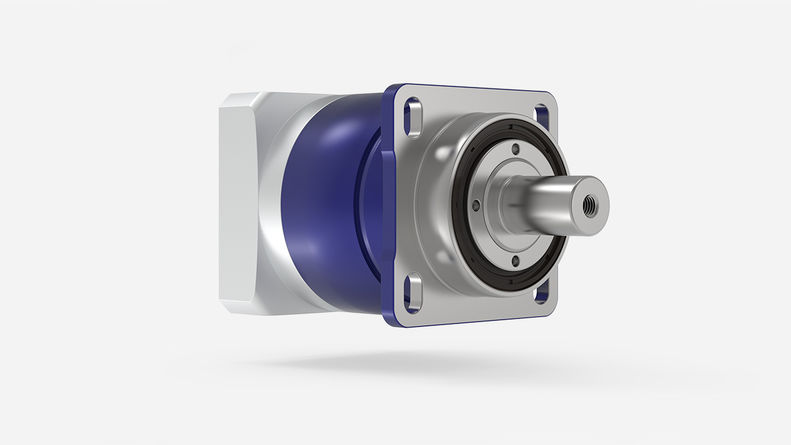

  • NPR – Planetaire reductiekast met gladde as en sleufgaten

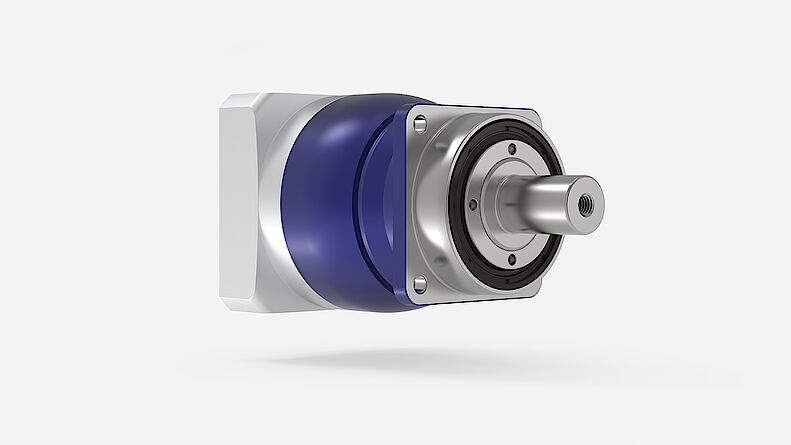

  • NPS – Planetaire reductiekast met SP+-uitgaande geometrie

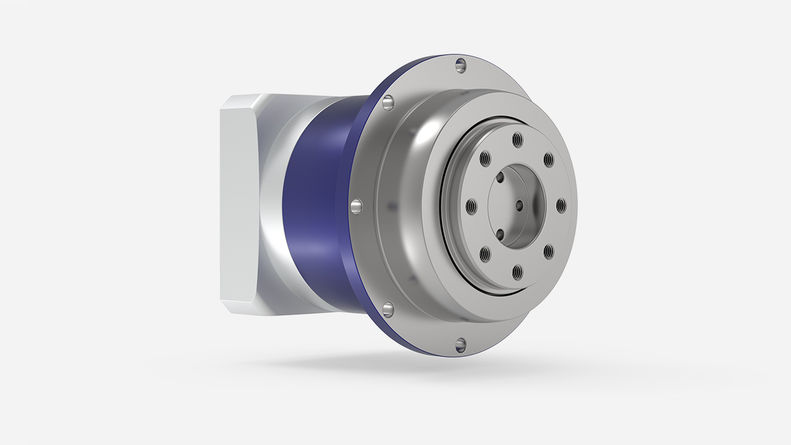

  • NPT – Planetaire reductiekast met TP+-uitgaande geometrie

  • Motormontage alpha Value Line spelingsarme planetaire reductiekasten en rechte reductiekasten

Individual Talents

De alpha Value Line is universeel inzetbaar en biedt voor vrijwel elke toepassing de meest rendabele oplossing op elke as en voor elke branche. Elke aandrijving en uitgangsinterface wordt met de alpha Value Line als compatibele uitbreiding voor het bestaande high-end-portfolio van WITTENSTEIN alpha aangeboden – voor een hoge mate van flexibiliteit bij constructie, montage en gebruik.

Meer informatie

Snel online kiezen

Downloads

Klantspecifieke oplossingen

We ontwikkelen voor u graag een oplossing die gericht is op uw aandrijftaken. Profiteer van onze jarenlange ervaring, de hoge competentie van onze medewerkers en onze omvattende dienstverlening.


Neem contact met ons op.

WITTENSTEIN bv - Vaartstraat 90 bus 201

WITTENSTEIN bv

Vaartstraat 90 bus 201

9270 Kalken – België

+32 9 326 73 80

+32 9 345 48 13

www.wittenstein.biz

  • Versies en hun toepassing
  • Technische gegevens
  • Verkrijgbare opties



EigenschappenNP
MF-versie		NPS
MF-versie		NPL
MF-versie		NPT
MF-versie		NPR
MF-versie
Vermogensdichtheid++++++++++

Positioneernauwkeurigheid

+++++
Hoge ingaande snelheden++++++++++
Torsiestijfheid++++++++++
Ruimtebesparende constructie++++++
ToepassingNP
MF-versie		NPS
MF-versie		NPL
MF-versie		NPT
MF-versie		NPR
MF-versie
Cyclische toepassingen (ED ≤ 60%)✓✓✓✓✓
Toepassingen in continubedrijf (ED ≥ 60%)✓✓✓✓
Voor hoge axiale en ✓✓ ✓

Gedetailleerd overzicht volgens grootte

  NP
MF-versie		NPS
MF-versie		NPL
MF-versie		NPT
MF-versie		NPR
MF-versie
Overbrengingi3 - 1003 - 1003 - 1003 - 1003 - 100
Aantal bouwgroottes 54454

Torsiespeling

jt [arcmin]Standaard ≤ 8Standaard ≤ 8Standaard ≤ 8Standaard ≤ 8Standaard ≤ 8
Max. torqueT2α [Nm]18 - 80080051 - 80018 - 70051 - 800
Max. aandrijftoerentaln1Max [rpm]1000080008000100008000





 NP
MF-versie		NPS
MF-versie		NPL
MF-versie		NPT
MF-versie		NPR
MF-versie
Type uitgang
Gladde as✓✓✓ ✓
As met spie✓✓✓ ✓
Vertande as (DIN 5480) ✓✓ ✓
Flens   ✓
Type ingang
Motoraanbouw versie✓✓✓✓✓
Uitvoering
HIGH TORQUE✓✓✓✓✓
Smering geschikt voor voedingsmiddelen a) b)✓✓✓✓✓
Accessoires
Koppelingen✓✓✓✓✓
Tandheugel✓✓✓ ✓
Rondsel✓✓✓ ✓
B5-flens✓

a) Vermogensreductie: Technische gegevens verkrijgbaar op aanvraag

b) Gelieve contact op te nemen met WITTENSTEIN alpha
