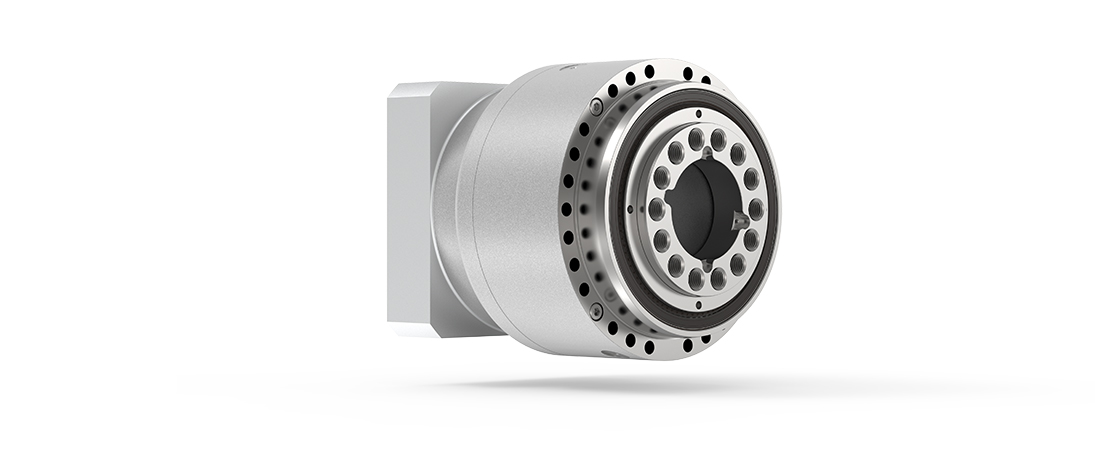

Configureerbare reductiekast zonder speling, met optionele planetaire voortrap en adapterplaat voor motormontage.
Voordelen
- De hoogste torsiedichtheid
- Extreme torsiestijfheid
- Volledig onderhoudsvrij
- Verbeterde synchronisatienauwkeurigheid
- Robuust en precies uitgaand lager
- Geen speling
- Eenvoudige integratie
Voordelen
- Verbeterde productiviteit
- Stabielere processen
- Nieuwe hoogwaardige machinegeneraties
- Betere competitiviteit
- Kortere levensduur van projecten
| | | Galaxie® robustness line | | Galaxie® accuracy line |
|---|
| Grootte | Eenheid | 85 | 110 | 135 | 175 | 215 | 120 | 190 | 300 |
|---|
| Variant | | G | G | G | G | G | G | G | G |
| Buitendiameter1 | D [mm] | 115 | 160 | 191 | 241 | 300 | 122 | 193 | 304 |
| Lengte2 | l [mm] | 157 | 177 | 226 | 267 | 316 | 44 | 157 | 229 |
Max. versnellingskoppel3 | T2B [Nm] | 450 | 1086 | 1800 | 4050 | 7500 | 350 | 1500 | 6000 |
| Max. uitgaande snelheid3 | n2max [rpm] | 125 | 95 | 80 | 61 | 50 | 125 | 80 | 50 |
| Nominaal uitgaand koppel3 @ n2N | T2N [Nm] | 190 | 450 | 750 | 1685 | 3130 | 190 | 750 | 3000 |
| Nominaal uitgaande snelheid3 @ T2N | n2N [rpm] | 31 | 23 | 20 | 15 | 12 | 60 | 50 | 31 |
| Noodstopkoppel3 | T2Not [Nm] | 1350 | 3000 | 5400 | 12000 | 22500 | 700 | 3000 | 12000 |
| Torsiestijfheid3 | Ct21 [Nm/arcmin] | 160 | 370 | 650 | 1400 | 2700 | 155 | 625 | 2500 |
| Overbrengingsverhouding4 | i | -24 | 31 |
1 Zonder connectoren/varieert afhankelijk van inbouwpositie
2 Zonder koelingsconnectoren/varieert afhankelijk van voortrap en motorafhankelijke adapterplaat
3 Waarden zijn onder voorbehoud
4 Met negatieve wieloverbrengingsverhouding draait de uitgang in omgekeerde richting van de ingang; met positieve wieloverbrengingsverhouding draait de uitgang in dezelfde richting als de ingang
Galaxie® robustness line: Technische gegevens geldig zonder waterkoeling
Galaxie® accuracy line: Technische gegevens geldig met waterkoeling
Technische gegevens niet bindend
Opmerking
Adapterplaat voor motor en askoppeling zijn configureerbaar voor alle gangbare industriële motoren. Overbrengingsverhouding tot i = 301 kan worden verwezenlijkt met planetaire voortrap.
Gebruikelijke toepassingen
A-/B-/C-as voor precieze positionering in CNC-toepassingen zoals frezen en draaien, tooltip van portaalmachines of medische technologie.
