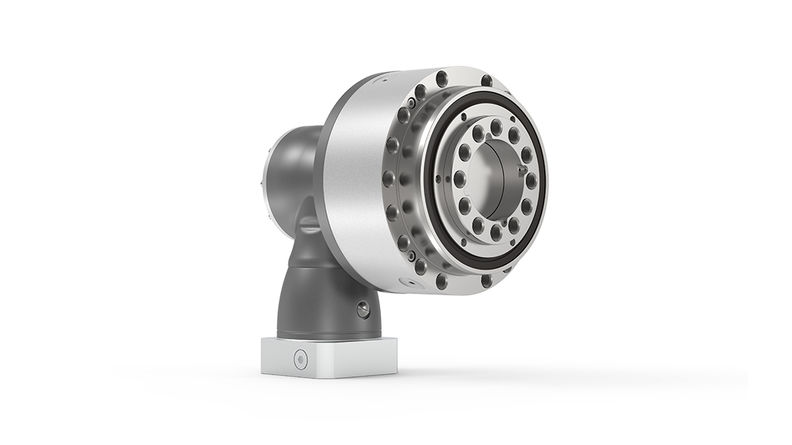

Galaxie® GH

  • Galaxie® GH – Galaxie® met haakse voortrap en optionele holle as

Galaxie GH® is een haakse reductiekast met hypoïde ingaande trap en adapterplaat voor montage op standaard industriële
servomotoren.

Meer informatie

  • Versies en hun toepassing
  • Technische gegevens
  • Verkrijgbare opties

Galaxie® reductiekast met hypoïde voortrap en adapterplaat voor motormontage – aanvullende planetaire voortrap en holle as.


Voordelen

  • De hoogste torsiedichtheid
  • Extreme torsiestijfheid
  • Volledig onderhoudsvrij
  • Verbeterde synchronisatienauwkeurigheid
  • Robuust en precies uitgaand lager
  • Geen speling
  • Eenvoudige integratie


Voordelen

  • Verbeterde productiviteit
  • Stabielere processen
  • Nieuwe hoogwaardige machinegeneraties
  • Betere competitiviteit
  • Kortere levensduur van projecten
  Galaxie® robustness line
GrootteEenheid110135175
Variant GHGHGH
Buitendiameter1D  [mm]160191241
Lengte2l  [mm]215260302

Max. versnellingskoppel3

T2B  [Nm]108618004050
Max. uitgaande snelheid3n2max [rpm]958061
Nominaal uitgaand koppel@ n2NT2N  [Nm]4507501685
Nominaal uitgaande snelheid3 @ T2Nn2N  [rpm]232015
Noodstopkoppel3T2Not [Nm]3000540012000
Torsiestijfheid3Ct21 [Nm/arcmin]3706501400
Overbrengingsverhouding4i72-240

1 Zonder connectoren/varieert afhankelijk van inbouwpositie

2 Zonder koelconnectoren/varieert afhankelijk van voortrap en motorafhankelijke adapterplaat
3 Waarden zijn onder voorbehoud
4 Uitgang draait naar ingang

Technische gegevens enkel ter referentie; opgegeven waarden enkel geldig met holle-asdesign/MF3 (met aanvullende coaxiale voortrap) op aanvraag



Opmerking

Optionele holle as is mogelijk op aanvraag. Overbrengingsverhouding tot 2400:1 kan gerealiseerd worden met aanvullende planetaire voortrap (geen holle as). Adapterplaat voor motor en askoppeling zijn configureerbaar voor alle gangbare industriële motoren.

Gebruikelijke toepassingen

A-/B-/C-as voor precieze positionering in CNC-toepassingen zoals frezen en draaien, tooltip van portaalmachines en wafer handling.

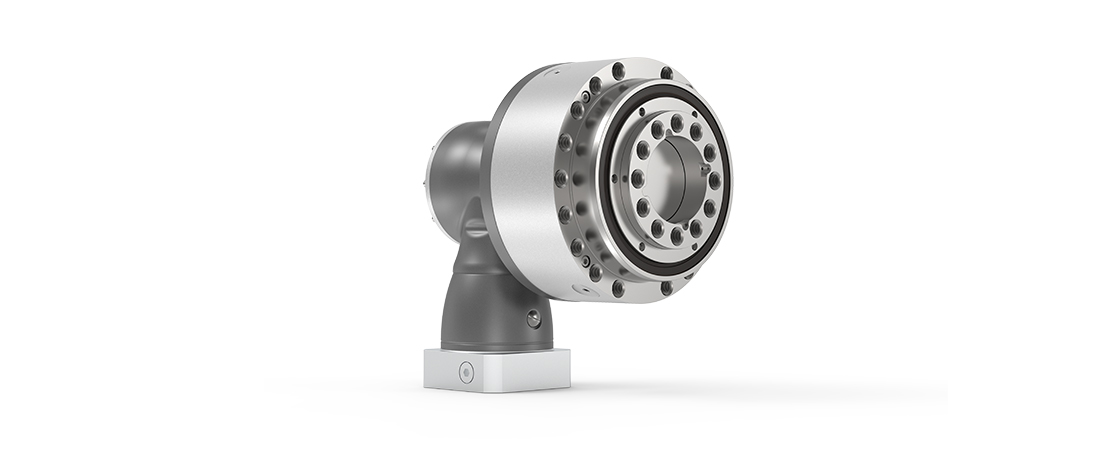

Galaxie® GH

Compatibel met verschillende servosystemen

(Siemens, Bosch enz.) door gebruik van een specifieke adapterplaat

Holle as

(alleen bij tweetraps-uitvoering)

Overbrengingsverhouding

  • Tweetraps: 72 - 240 (holle as mogelijk)
  • Drietraps: 216 - 2400

Compatibel met verschillende servosystemen

(Siemens, Bosch enz.) door gebruik van een specifieke adapterplaat

Holle as

(alleen bij tweetraps-uitvoering)

Overbrengingsverhouding

  • Tweetraps: 72 - 240 (holle as mogelijk)
  • Drietraps: 216 - 2400
